石英晶体谐振器基础知识普及之--简介及用途

发布时间:2014-05-26 19:09:37    点击:
石英晶振谐振器。谐振器一般分为插件(Dip)和贴片(SMD)插件中又分为HC-49U、HC-49S、HC-49SS、音叉型(柱状晶振)。HC-49U一般称49U,有些采购俗称"高型",而HC-49S一般称49S,俗称"矮型",HC-49SS一般称49SS,俗称(超矮型,通常是2.5mm封装高度),音叉型按照体积分可以分为3*9、3*8、2*6、、1*5、、1*4等等。贴片型是按大小和脚位来分类。例如7*5(0705)、6*3.5(0603)、5*3.2(5032)等等。脚位有4pin和2pin之分。而振荡器也可以分为插件和贴片。插件可以按大小和脚位来分。例如所谓全尺寸的,又称长方形或者14pin,半尺寸的又称正方形或者8pin。不过要注意的是,这里的14pin和8pin都是指振荡器内部核心IC的脚位数。振荡器本身是4pin。而从不同的应用层面来分,又可分为OSC(普通钟振)、TCXO(温补钟振)、VCXO(压控钟振)、OCXO(恒温钟振)等等。

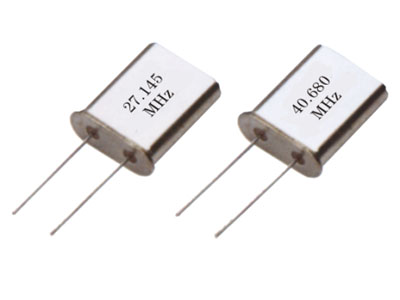

                                                     烟台华丰晶体有限公司产品图片

石英晶体谐振器根据其外型结构不同可分为HC-49U、HC-49U/S、HC-49U/S·SMD、UM-1、UM-5及柱状晶体等。
HC-49U适用于具有宽阔空间的电子产品如通信设备、电视机、电话机、电子玩具中。
HC-49U/S适用于空间高度受到限制的各类薄型、小型电子设备及产品中。
HC-49U/S·SMD为准表面贴装型产品,适用于各类超薄型、小型电脑及电子设备中。
柱状石英晶体谐振器适用于空间狭小的稳频计时电子产品如计时器、电子钟、计算器等。
UM系列产品主要应用于移动通讯产品中,如BP机、移动手机等。
石英晶体谐振器主要用于频率控制和频率选择电路。本指南有助于确保不出现性能不满意、成本不合适及可用性不良等现象。
1、 振动模式与频率关系:
基频   1~35MHz
3次泛音 10~75MHz
5次泛音 50~150MHz
7次泛音 100~200MHz
9次泛音 150~250MHz
2、 晶体电阻:对于同一频率,当工作在高次泛音振动时其电阻值将比工作在低次振动时大。
"信号源+电平表"功能由网络分析仪完成

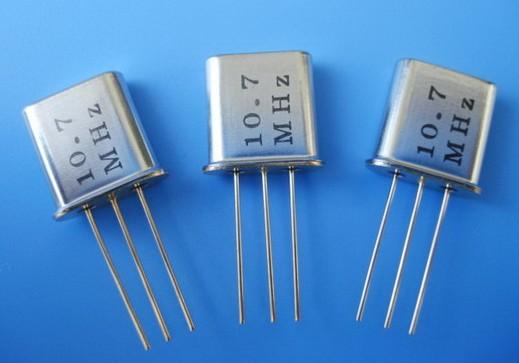

               烟台华丰晶体有限公司 产品图片
Ri、R0:仪器内阻:一般为50Ω
R1--滤波器输入端外接阻抗,阻抗值为匹配阻抗减去50Ω。
R2--滤波器输出端外接阻抗,阻抗值为匹配阻抗减去50Ω。
在滤波器条件的匹配阻抗中有时有并接电容要求,应按上图连接。
3、 工作温度范围与温度频差:在提出温度频差时,应考虑设备工作引起的温升容限。当对温度频差要求很高,同时空间和功率都允许的情况下,应考虑恒温工作,恒温晶体振荡器就是为此而设计的。
4、 负载电容与频率牵引:在许多应用中,都有用一负载电抗元件来牵引晶体频率的要求,这在锁相环回路及调频应用中非常必要,大多数情况下,这个负载电抗呈容性,当该电容值为CL时,则相对负载谐振频率偏移量为:DL=C1/[2(C0+CL)]。而以CL作为可调元件由DL1调至DL2时,相对频率牵引为:
DL1,L2= C1(CL1-CL2)/[2(C0+CL1)(C0+CL2)]。
5、 负载电容的选择:晶体工作在基频时,其负载电容的标准值为20PF、30PF、50PF、100PF。而泛音晶体经常工作在串联谐振,在使用负载电容的地方,其负载电容值应从下列标准值中选择:8PF、12PF、15PF、20PF、30PF。
6、 激励电平的影响:一般来讲,AT切晶体激励电平的增大,其频率变化是正的。激励电平过高会引起非线性效应,导致可能出现寄生振荡;严重热频漂;过应力频漂及电阻突变。当激励电平过低时则会造成起振阻力不易克服、工作不良及指标的不稳定。
7、 滤波电路中的应用:应用于滤波电路中时,除通常的规定外,更应注意其等效电路元件的数值和误差以及寄生响应的位置和幅度,由于滤波晶体设计的特殊性,所以用户选购时应特别说明。
